Обзор продукта

Серия YEJA представляет собой трехфазные асинхронные двигатели с электромагнитным тормозом переменного тока, состоящие из двух частей: стандартного трехфазного асинхронного двигателя серии Y2 и электромагнитного тормоза переменного тока серии AZML. Вал двигателя соединен с тормозным диском через шлицевое соединение. Электромагнит закреплен на задней крышке двигателя и относится к типу торможения при отключении питания. Данная серия продукции имеет сертификацию системы ISO 9001 и сертификацию продукции CCC.

Условия эксплуатации

1. Высота над уровнем моря не более 1000 м;

2. При средней минимальной месячной температуре не выше 25°C и максимальной средней месячной относительной влажности 95%.

3. Максимальная температура окружающей среды не превышает 40°C, минимальная -15°C.

4. Режим работы S1 (непрерывный).

5. Номинальное напряжение 380 В 50 Гц. Возможно изготовление для других напряжений и частот.

Характеристики продукции

1. Степень защиты IP55;

2. Способ охлаждения двигателя IC411 (самовентиляция);

3. Тормоз переменного тока тщательно спроектирован: помимо герметизации токоведущих частей в эпоксидном корпусе, при сборке с двигателем тормоз монтируется в полностью герметичный конструктивный узел, что эффективно предотвращает попадание хлопковых волокон, бумажных обрезков, пыли, смазки, металлической стружки, порошковых и других загрязнений внутрь тормоза, тем самым продлевая срок его службы.

4. Быстрый отклик при пуске, короткое время торможения, регулируемый тормозной момент и т.д.

5. Оснащены гибким ручным механизмом растормаживания с возможностью выбора между самоблокировкой или временным ключом;

6. Тормоз переменного тока и двигатель используют одинаковое напряжение питания без необходимости преобразования AC-DC, что исключает необходимость выпрямителя и упрощает эксплуатацию;

7. Класс изоляции двигателя - B и F, тормоза - F.

8. Использование двух раздельных клеммных коробок - отдельных клеммных панелей для двигателя и тормоза соответственно.

9. Установочные размеры и уровни мощности двигателя полностью соответствуют отраслевому стандарту JB/T6456 и международному стандарту IEC-72.

10. Модели 63-71 выпускаются с алюминиевым корпусом, 80-160 - с алюминиевым или чугунным корпусом, 180 - с чугунным корпусом.

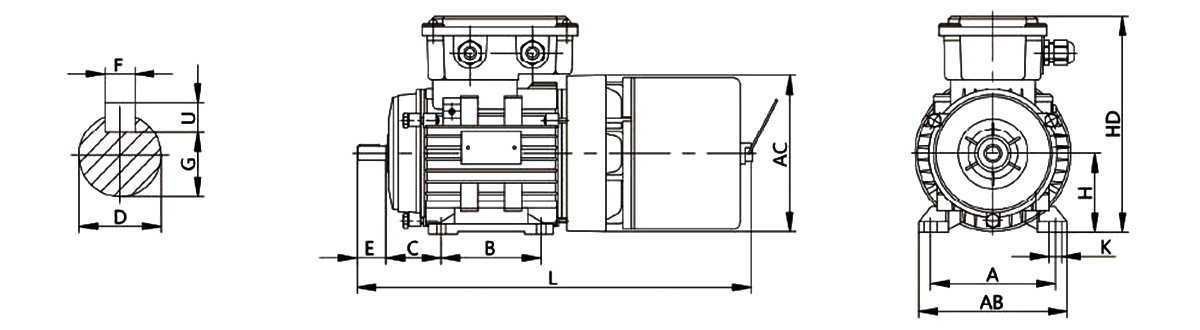

Outline and mounting dimensions

B3 type motor base with feet and no flange on the end cover

Frame size	A	B	C	D	E	FxU	G	H	K	AB	AC	HD	L
63	100	80	40	11	23	4X4	8.5	63	7	125	130	180	340
71	112	90	45	14	30	5X5	11	71	7	140	155	195	380
80	125	100	50	19	40	6X6	15.5	80	10	160	175	215	420
90S	140	100	56	24	50	8X7	20	90	10	180	190	230	450
90L	140	125	56	24	50	8X7	20	90	10	180	190	230	470
100L	160	140	63	28	60	8X7	24	100	12	200	205	265	535
112M	190	140	70	28	60	8X7	24	112	12	225	230	290	555
132S	216	140	89	38	80	10X8	33	132	12	260	270	330	625
132M	216	178	89	38	80	10X8	33	132	12	260	270	330	670
160M	254	210	108	42	110	12X8	37	160	15	310	330	400	755
160L	254	254	108	42	110	12X8	37	160	15	310	330	400	800
180M	279	241	121	48	110	14X9	42.5	180	15	355	360	455	840
180L	279	279	121	48	110	14X9	42.5	180	15	355	360	455	880

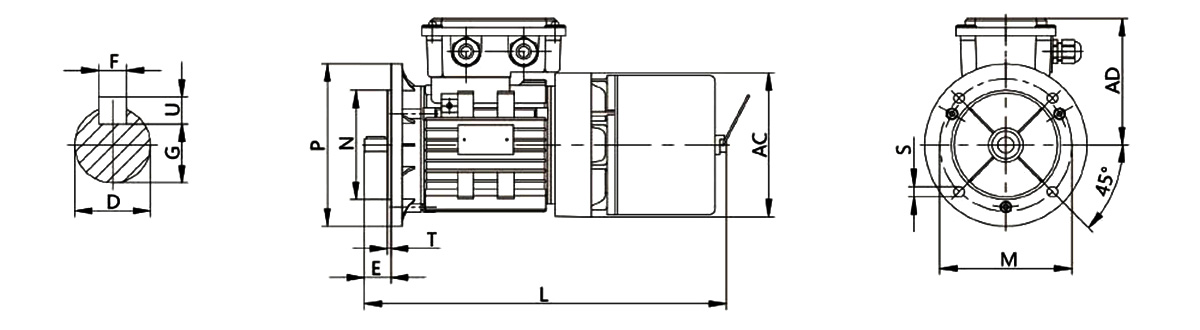

Outline and mounting dimensions

B5 motor with base feet and flange-less end cover (with through hole)

Frame size	D	E	FxU	G	M	N	P	R	S	T	Number of flange holes	AC	AD	L
63	11	23	4X4	8.5	115	95	140	0	10	3	4	130	115	340
71	14	30	5X5	11	130	110	160	0	10	3	4	155	125	380
80	19	40	6X6	15.5	165	130	200	0	12	3.5	4	175	135	420
90S	24	50	8X7	20	165	130	200	0	12	3.5	4	190	140	450
90L	24	50	8X7	20	165	130	200	0	12	3.5	4	190	140	470
100L	28	60	8X7	24	215	180	250	0	15	4	4	205	165	535
112M	28	60	8X7	24	215	180	250	0	15	4	4	230	175	555
132S	38	80	10X8	33	265	230	300	0	15	4	4	270	200	625
132M	38	80	10X8	33	265	230	300	0	15	4	4	270	200	670
160M	42	110	12X8	37	300	250	350	0	19	5	4	330	240	755
160L	42	110	12X8	37	300	250	350	0	19	5	4	330	240	800
180M	48	110	14X9	42.5	300	250	350	0	19	5	4	360	280	840
180L	48	110	14X9	42.5	300	250	350	0	19	5	4	360	280	880

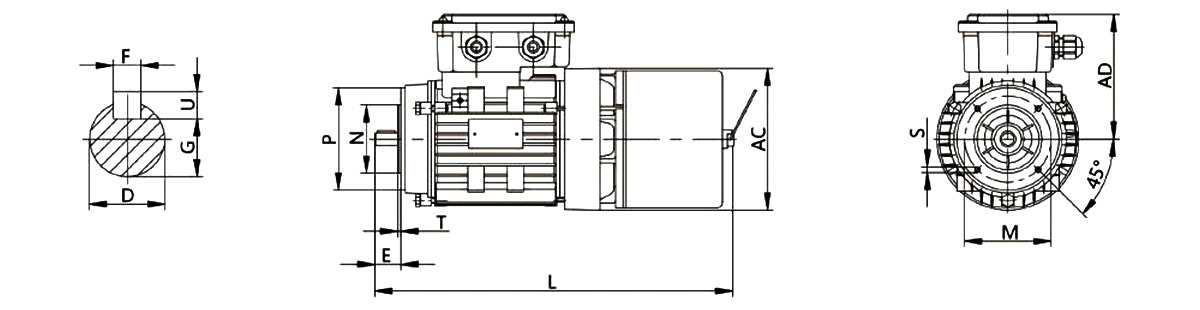

Outline and mounting dimensions

Motor with B14 frame with feet and no flange on the end cover (small flange with screw hole)

Frame size	D	E	FxU	G	M	N	P	R	S	T	Number of flange holes	AC	AD	L
63	11	23	4X4	8.5	75	60	90	0	M5	3	4	130	115	340
71	14	30	5X5	11	85	70	103	0	M6	2.5	4	155	125	380
80	19	40	6X6	15.5	100	80	114	0	M6	3	4	175	135	420
90S	24	50	8X7	20	115	95	128	0	M8	3	4	190	140	450
90L	24	50	8X7	20	115	95	128	0	M8	3	4	190	140	470
100L	28	60	8X7	24	130	110	150	0	M8	3.5	4	205	165	535
112M	28	60	8X7	24	130	110	158	0	M8	3.5	4	230	175	555

Техническая дата

Type No.	Rdted output		380V 50Hz Full Load				Locked current Rated torque IST/TFL	Locked torque Rated lorque TST/TFL	Max torque Rated torque TM/TFL	Static braking moment N.m	No-toad braking time <(s)	Brake power <(W)	Noise level LW dB(A)	Масса (Kg)
	Rdted output		Speed (r/min)	Current IN (A)	EFF %	Power factor cosΦ
	(kW)	HP	Speed (r/min)	Current IN (A)	EFF %	Power factor cosΦ
380V 50Hz Synchronous Speed 1500r/min(4 poles)
YEJA631-4	0.12	0.16	1320	0.43	57.0	0.72	4.4	2.1	2.2	2	0.20	30	52	6
YEJA632-4	0.18	0.25	1320	0.61	60.0	0.73	4.4	2.1	2.2	2	0.20	30	52	7.5
YEJA711-4	0.25	0.34	1390	0.8	65.0	0.74	5.2	2.1	2.2	4	0.20	40	55	9.3
YEJA712-4	0.37	0.5	1390	1.1	67.0	0.75	5.2	2.1	2.2	4	0.20	40	55	10.5
YEJA801-4	0.55	0.75	1390	1.6	71.0	0.76	6.0	2.4	2.3	7.5	0.20	50	61	14
YEJA802-4	0.75	1.0	1390	2.1	73.0	0.76	6.0	2.3	2.3	7.5	0.20	50	61	15
YEJA90S-4	1.1	1.5	1400	2.8	76.5	0.78	6.5	2.3	2.3	15	0.20	60	67	20
YEJA90L-4	1.5	2.0	1400	3.7	78.5	0.79	6.5	2.3	2.3	15	0.20	60	67	23
YEJA100L1-4	2.2	3.0	1420	5.0	81.0	0.82	7.0	2.2	2.3	30	0.20	80	70	31
YEJA100L2-4	3	4.0	1420	6.8	82.6	0.81	7.0	2.2	2.3	30	0.20	80	70	33
YEJA112M-4	4	5.5	1440	8.8	84.2	0.82	7.0	2.2	2.3	40	0.25	110	74	44
YEJA132S-4	5.5	7.5	1440	11.6	85.1	0.84	7.0	2.2	2.3	75	0.25	130	78	80
YEJA132M-4	7.5	10	1440	15.4	87.0	0.85	7.0	2.2	2.3	75	0.25	130	78	94
YEJA160M-4	11	15	1460	22.5	88.4	0.84	7.0	2.2	2.3	150	0.35	150	82	150
YEJA160L-4	15	20	1460	30	89.4	0.85	7.0	2.2	2.2	150	0.35	150	82	160
YEJA180M-4	18.5	25	1470	36.3	90.0	0.86	7.0	2.0	2.2	200	0.35	150	82	195
YEJA180L-4	22	30	1470	42.9	95.5	0.86	7.0	2.0	2.2	200	0.35	150	82	210
380V 50Hz Synchronous Speed 1000r/min(6 poles)
YEJA711-6	0.18	0.25	880	0.74	56.0	0.66	4.0	1.9	2.0	4	0.20	40	52	9.3
YEJA712-6	0.25	0.37	880	0.95	59.0	0.68	4.0	1.9	2.0	4	0.20	40	52	10.5
YEJA801-6	0.37	0.5	900	1.3	62.0	0.70	4.7	1.9	1.9	7.5	0.20	50	54	14
YEJA802-6	0.55	0.75	900	1.8	65.0	0.72	4.7	1.9	2.0	7.5	0.20	50	54	15
YEJA90S-6	0.75	1.0	910	2.3	69.0	0.70	5.5	2.0	2.0	15	0.20	60	61	20
YEJA90L-6	1.1	1.5	910	3.2	72.0	0.72	5.5	2.0	2.0	15	0.20	60	65	23
YEJA100L-6	1.5	2.0	940	4.0	76.0	0.74	6.0	2.0	2.0	30	0.20	80	67	33
YEJA112M-6	2.2	3.0	950	5.6	79.0	0.74	6.0	2.0	2.0	40	0.25	110	67	44
YEJA132S-6	3	4.0	960	7.2	81.0	0.76	6.5	2.1	2.0	75	0.25	130	71	80
YEJA132M1-6	4	5.5	960	9.4	82.0	0.77	6.5	2.1	2.0	75	0.25	130	71	90
YEJA132M2-6	5.5	7.5	960	12.6	84.0	0.78	6.5	2.1	2.0	75	0.25	130	71	94
YEJA160M-6	7.5	10	970	17	86.0	0.78	6.5	2.0	2.0	150	0.35	150	75	150
YEJA160L-6	11	15	970	24.6	87.5	0.78	6.5	2.0	2.0	150	0.35	150	75	160
YEJA180L-6	15	20	970	31.6	89.0	0.81	6.5	1.8	2.0	200	0.35	150	78	205
380V 50Hz Synchronous Speed 750r/min(8 poles)
YEJA801-8	0.18	0.25	690	0.94	51.0	0.61	3.3	1.8	1.9	7.5	0.20	50	52	14
YEJA802-8	0.25	0.37	690	1.2	54.0	0.61	3.3	1.8	1.9	7.5	0.20	50	52	15
YEJA90S-8	0.37	0.5	690	1.5	62.0	0.61	4.0	1.8	1.9	15	0.20	60	56	20
YEJA90L-8	0.55	0.75	690	2.2	63.0	0.61	4.0	1.8	2.0	15	0.20	60	56	23
YEJA100L1-8	0.75	1.0	700	2.4	71.0	0.67	4.0	1.8	2.0	30	0.20	80	59	31
YEJA100L2-8	1.1	1.5	700	3.3	73.0	0.69	5.0	1.8	2.0	30	0.20	80	59	33
YEJA112M-8	1.5	2.0	700	4.4	75.0	0.69	5.0	1.8	2.0	40	0.25	110	61	44
YEJA132S-8	2.2	3.0	710	5.8	80.5	0.71	5.5	2.0	2.0	75	0.25	130	66	80
YEJA132M-8	3	4.0	710	7.7	82.0	0.72	5.5	2.0	2.0	75	0.25	130	66	94
YEJA160M1-8	4	5.5	720	9.9	84.0	0.73	6.0	2.0	2.0	150	0.35	150	69	140
YEJA160M2-8	5.5	7.5	720	13.3	85.0	0.74	6.0	2.0	2.0	150	0.35	150	69	150
YEJA160L-8	7.5	10	720	17.3	86.0	0.75	5.5	2.0	2.0	150	0.35	150	72	160
YEJA180L-8	11	15	730	24.8	87.5	0.77	6.0	1.7	2.0	200	0.35	150	72	205
